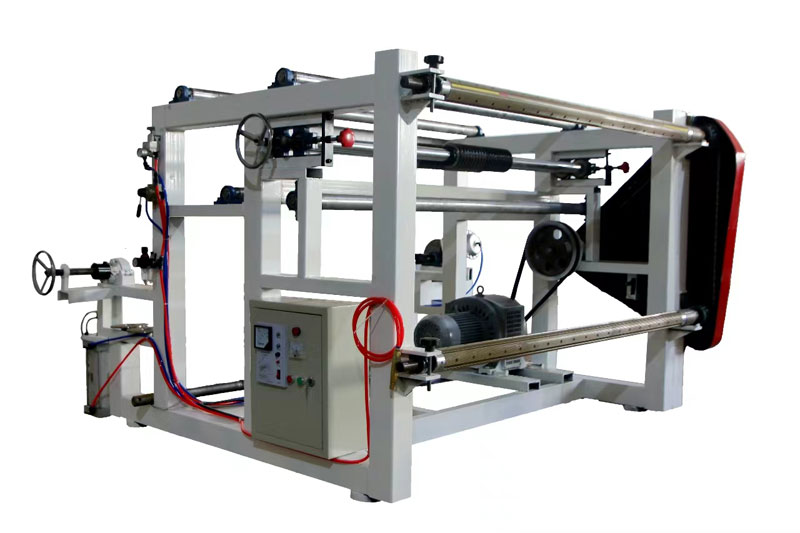

st-1600雙氣漲軸分紙機技術參數：
分切速度：200mm 分切能力：35g-600g
原紙較大直徑：1200mm 上紙方式：自動
主機規格：1080×2200×2500 原管糾偏：前后、左右
主機功率：3.0KW 原管較大寬度：1700mm
切刀數量：21付 調速控制：電磁調速
操作人數：一人 電源：三相
產品結構優勢：
1、紙管分切機的頂端設置有主刀軸的支撐架，在支撐架的中間安裝有支撐氣缸。
2、紙管分切機上端安裝有主刀軸，并在其上設置在若干刀片，且按一定的間隙排列。
3、紙管分切機中部安裝有加工紙管的主軸，主軸的前端使用一組軸承固定在底座上，在一組軸承的中間安裝有皮帶輪。
4、紙管分切機在接近底座的位置安裝有壓縮氣缸，氣缸的支撐桿的上端安裝有一套支撐桿軸承，支撐主軸。
功能描述：
設計理念簡約、緊湊、穩定。
生產用途參考：
化纖類用紙管、各種包裝復合罐、各種小型工業紙芯管。
生產螺旋型紙管從涂膠、卷繞、到按要求多刀切割一次完成。
產品特點：
1、主體采用厚重型鋼板經數控切割后焊接而成，機架穩重不易變形，振動小。
2、主傳動采用硬齒面全油浴鏈條傳動，低噪聲，低發熱，高轉速，大轉矩。
3、主電機采用矢量型高扭矩變頻器調速.
4數控同步追剪系統，切臺由精密滾珠絲杠和高性能伺服電機驅動。
5、配備脈沖定長控制，配合前饋補償功能，在不同主機運行速度下保證了切割長度一致。
6、采用進口PLC數控系統控制，精確提升整體效率。
7、配置新型的操作面板和大尺寸彩色觸摸屏人機界面操作。。
8、整體供紙架、供膠涂膠架、導紙裝置一體化聯動裝置，效率提高%60..
9、模塊化電氣布局設計，使用、維護、維修更方便更科學。
技術參數 控制系統
卷繞紙張層數 3-16層 PLC控制器 顯控科技
最大卷管直徑 120mm 人機界面 彩色觸摸屏
最小卷管直徑 20mm 程序版本 HT/4.0
最大卷管厚度 8mm 變頻器 深圳群捷
最小卷管厚度 1mm 執行器件(接觸器等) 中國正泰產品
卷芯模具固定方式 法蘭加頂緊 信號元件(光電開關等） 歐姆龍產品
卷繞機頭 二機頭單皮帶 氣動元件 恒一產品
切割方式 多刀在線任意切割 調角電機 嘉誠
上膠方式 單/雙面上膠 同步控制 日本進口絲桿
定長方式 編碼器脈沖定長 同步跟蹤切管系統 伺服同步跟蹤多刀切割
操作人數 1-2人
卷管速度 3-30米/分鐘 配備裝置
輸入電源 380V三相四線定制 自動落管架 有
規格尺寸 皮帶對角 電動
主機尺寸：長×寬×高 4500mm×1800mm×1750mm 皮帶松緊調節 自動調節
占地面積：長×寬 18m×8m 主機擺角 自動
輪轂高度 400mm 自動供膠水 氣動隔膜泵
最小輪距 750mm 紙帶自動供滑潤油 自動
最大輪距 950mm 張力調節 機械調節
總質量 3200kg 紙架類型 整體紙架
主機功率 7.5KW 附送配件
輪轂轉速 47r/min 卷管芯棒 1條
