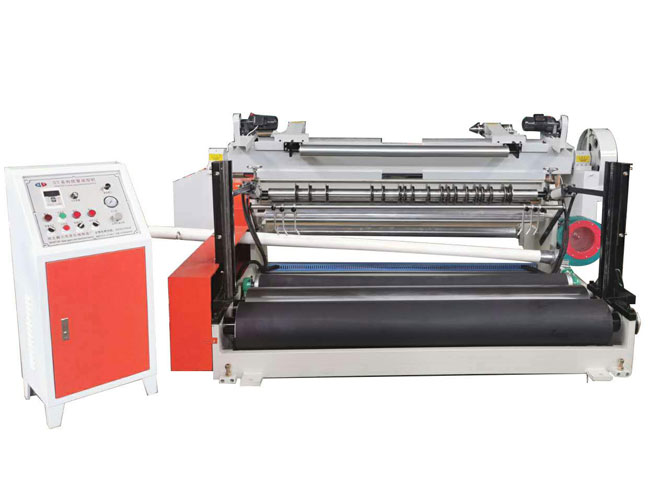

1:1全自動分切機
用途：
用于將寬門幅的筒狀原紙分切并收卷成需要的窄紙盤。
特點：
1、采用機械臂電動提升和調整原紙位置。
2、配置有紙盤展開裝置，使分切復卷后的紙盤容易打開。
3、配置有氣動自動下紙技術，避免了人工的低效率，減少了工作強度。
4、放卷部與收卷部設置有過道，方便操作人員調整分切刀的位置。
一．分紙機主要技術參數及配置
1、原紙寬度：小于1600mm
2、刀具：21把
3、調刀方式：數控調刀
4、收卷速度：200m/min
5、上下紙方式：液壓
6、分切方式： 一分一
7、工作氣壓:0.6MPa
8、外形尺寸：3000x4000x1200（長*寬*高）
主機電器配置
|
機件名稱 |
型號/規格 |
購件品牌/產地 |
配機數量 |
單位 |
備注 |
|
主電機 |
11KW |
國標 |
1 |
臺 |
|
|
伺服 |
400KW |
臺達 |
1 |
套 |
驅動器+電機 |
|
變頻器 |
11KW |
臺達 |
1 |
臺 |
變頻調速 |
|
觸摸屏 |
7012eit |
昆侖通態 |
1 |
臺 |
操作面版 |
|
PLC |
40es200t |
臺達 |
1 |
臺 |
控制 |
|
高速滾珠絲杠/導軌 |
Hgh25 |
臺灣上銀 |
1 |
套 |
跟蹤 |
|
固態繼電器 |
10a |
美格爾 |
12 |
個 |
|
|
接觸器 |
2510 |
正泰 |
1 |
個 |
|
|
電源開關 |
120w |
臺灣明偉 |
1 |
個 |
|
|
接觸器 |
1210 |
正泰 |
4 |
個 |
|
|
急停按鈕 |
Js-14p |
正泰 |
6 |
個 |
|
|
電磁閥 |
4v-210 |
臺灣亞德克 |
2 |
個 |
|
